篇一:带传动实验报告
带传动实验
一、实验目的
1、测定滑动率和传动效率,绘制T2滑动曲线及T2效率曲线
2、测定带传动的滑动功率。
3、观察带传动中的弹性滑动和打滑现象。
二、设备和原理
(一) 实验设备的主要技术参数
1、直流电机功率:2台×50W
2、主动电机调速范围:500~2025转分
3、额定转矩:T=024N. M=2450gcm
4、实验台尺寸:长×宽×高=600×280×300
5、电源:220V交流
(二)实验设备的结构特点
1、机械结构
本实验的机械部分,主要由两台直流电机组成,如图14-1所示。其中一台作为原动机,另一台则作为负载的发动机。
对原动机,由可控硅整流装置供给电动机电枢以不同的端电压实现无级调速。

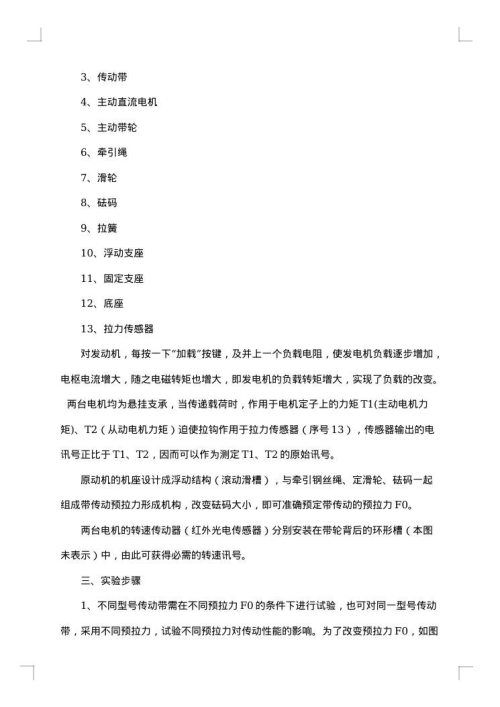

图14-1 实验台机械结构
1、从动直流电机
2、从动带轮
3、传动带
4、主动直流电机
5、主动带轮
6、牵引绳
7、滑轮
8、砝码
9、拉簧
....
