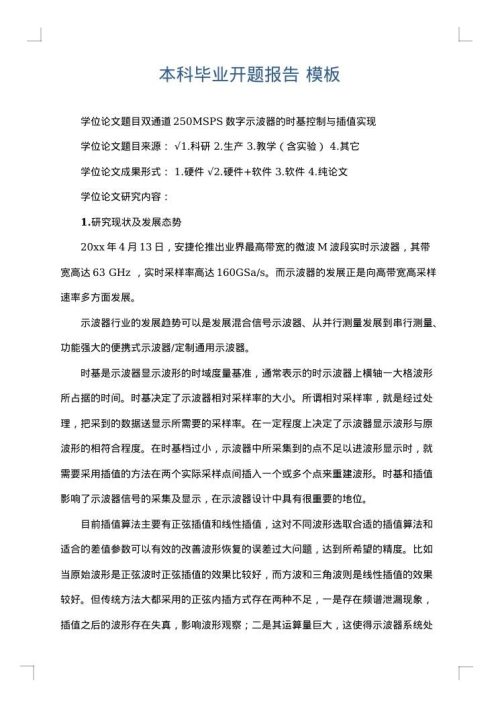

学位论文题目双通道250MSPS数字示波器的时基控制与插值实现
学位论文题目来源: √1.科研 2.生产 3.教学(含实验) 4.其它
学位论文成果形式: 1.硬件 √2.硬件+软件 3.软件 4.纯论文
学位论文研究内容:
1.研究现状及发展态势
2025年4月13日,安捷伦推出业界最高带宽的微波M波段实时示波器,其带宽高达63 GHz ,实时采样率高达160GSa/s。而示波器的发展正是向高带宽高采样速率多方面发展。
示波器行业的发展趋势可以是发展混合信号示波器、从并行测量发展到串行测量、功能强大的便携式示波器/定制通用示波器。
时基是示波器显示波形的时域度量基准,通常表示的时示波器上横轴一大格波形所占据的时间。时基决定了示波器相对采样率的大小。所谓相对采样率,就是经过处理,把采到的数据送显示所需要的采样率。在一定程度上决定了示波器显示波形与原波形的相符合程度。在时基档过小,示波器中所采集到的点不足以进波形显示时,就需要采用插值的方法在两个实际采样点....
🔗更多内容请下载文档
