  一、 实验目的

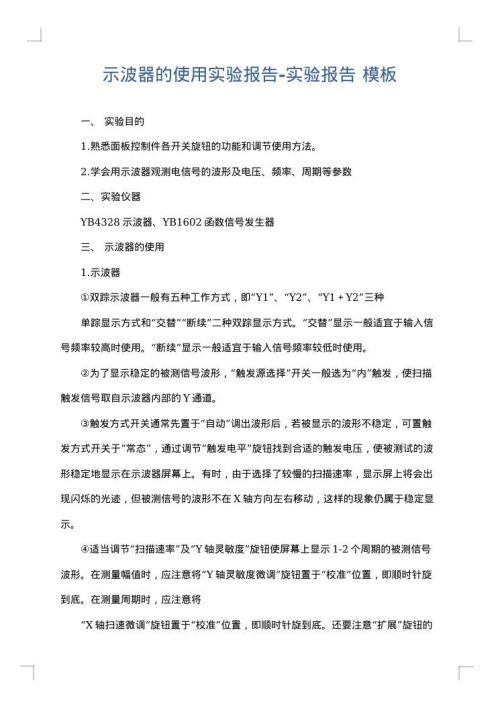

  1.熟悉面板控制件各开关旋钮的功能和调节使用方法。
  2.学会用示波器观测电信号的波形及电压、频率、周期等参数
  二、实验仪器
  YB4328示波器、YB1602函数信号发生器
  三、 示波器的使用
  1.示波器
  ①双踪示波器一般有五种工作方式,即“Y1”、“Y2”、“Y1+Y2”三种
  单踪显示方式和“交替”“断续”二种双踪显示方式。“交替”显示一般适宜于输入信号频率较高时使用。“断续”显示一般适宜于输入信号频率较低时使用。
  ②为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的Y通道。
  ③触发方式开关通常先置于“自动”调出波形后,若被显示的波形不稳定,可置触发方式开关于“常态”,通过调节“触发电平”旋钮找到合适的触发电压,使被测试的波形稳定地显示在示波器屏幕上。有时,由于选择了较慢的扫描速率,显示屏上将会出现闪烁的光迹,但被测信号的波形不在X轴方向左右移动,这样的现象仍属于稳定显示。

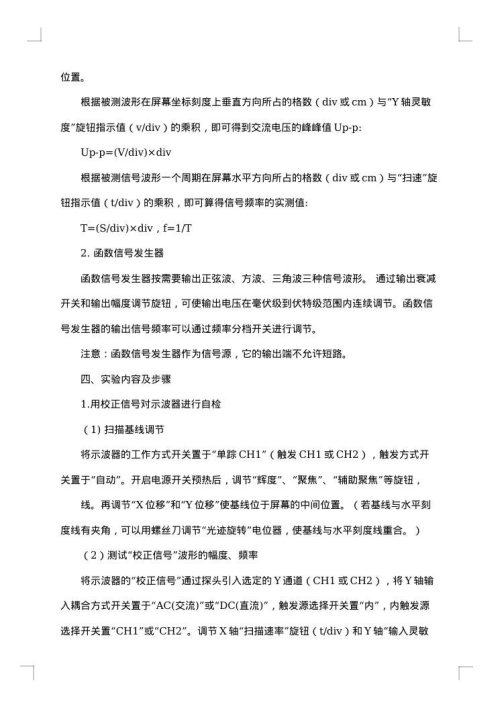

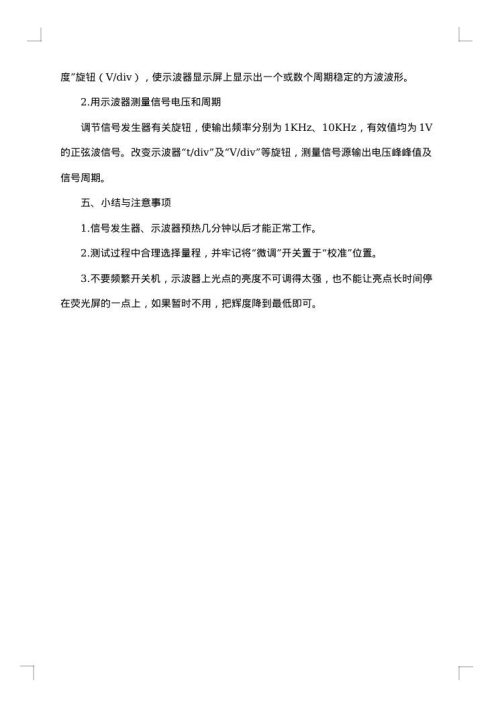

  ④....
